Bauwerkserkundung:



  Hohlräume

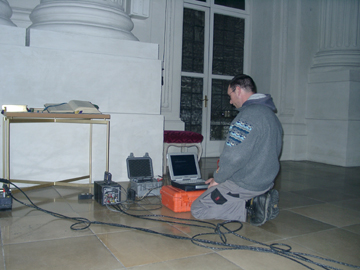

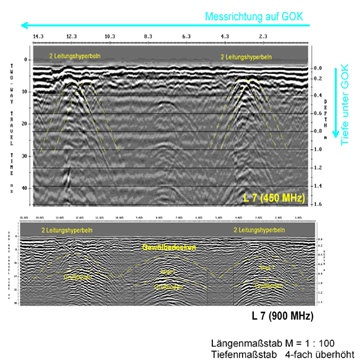

  Aufgabenstellung: Grufterkundung, Theatinerkirche, München
Suche einer Gruft nach Lage und Tiefe



zur Vergrösserung bitte anklicken

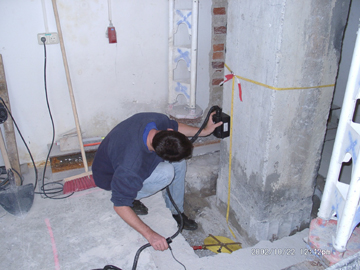

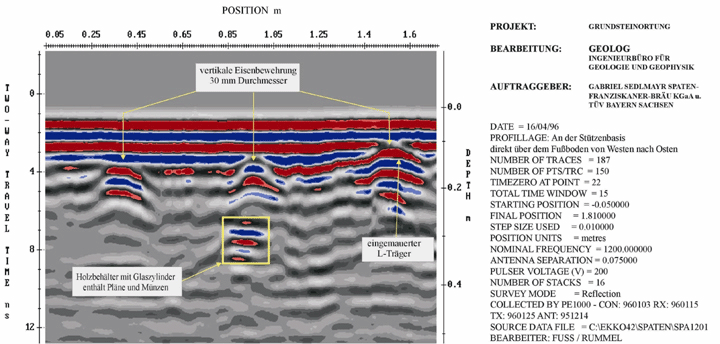

Ortung eines Grundsteinbehälters in einer Stahlbetonstütze
Brauerei, München

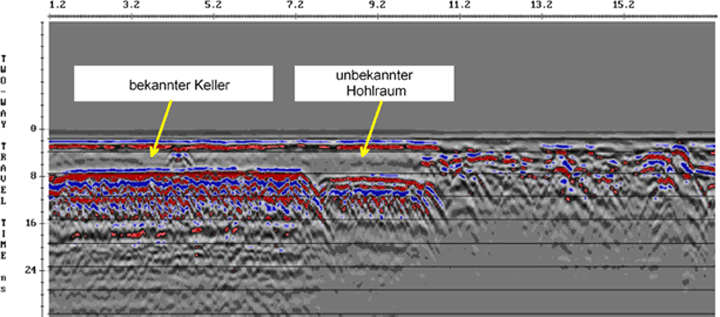

  Erfolgreiche Suche eines vorher unbekannten Kellerraumes

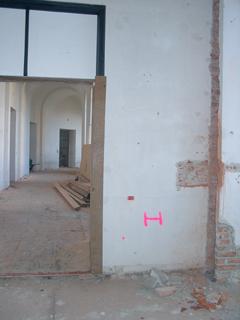

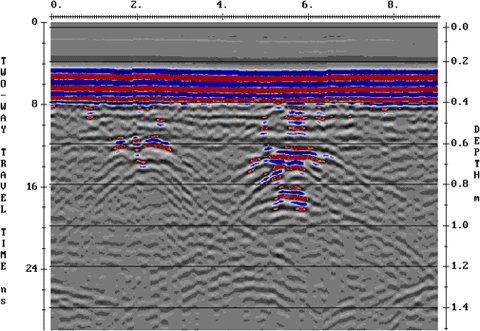

  Erkundung von Kaminen, Akademie der bildenden Künste, München





  Mauerwerk: Aufbau und Inhomogenitäten

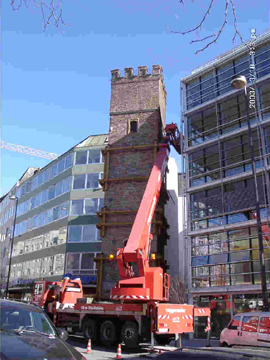

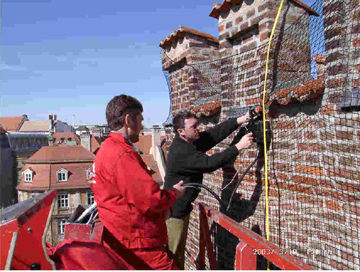

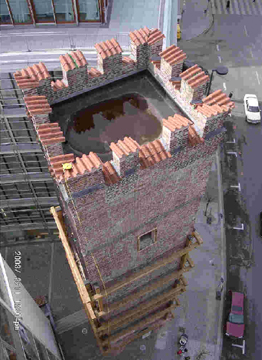

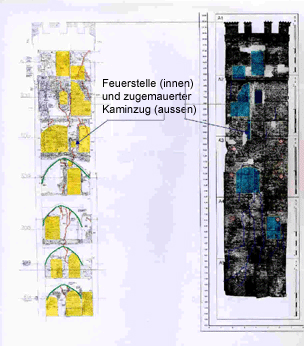

  Aufgabenstellung: Bauwerkserkundung Löwenturm, München
Erkundung aller Strukturen im Mauerwerk nach Lage und Tiefe

Verfahren:
Georadar der Frequenz 1200 MHz





  zur Vergrösserung bitte anklicken

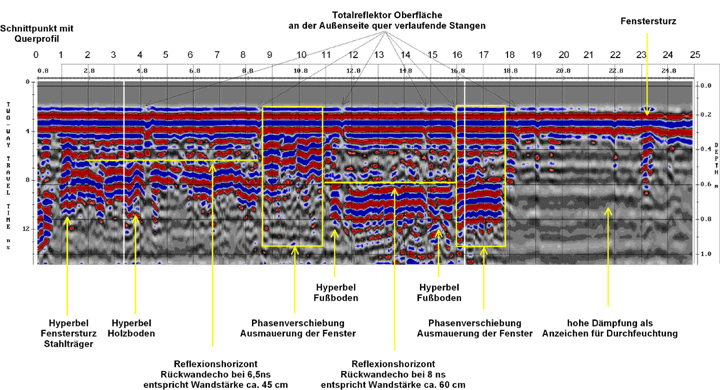

  Interpretation des Radargrammes Südwand 27

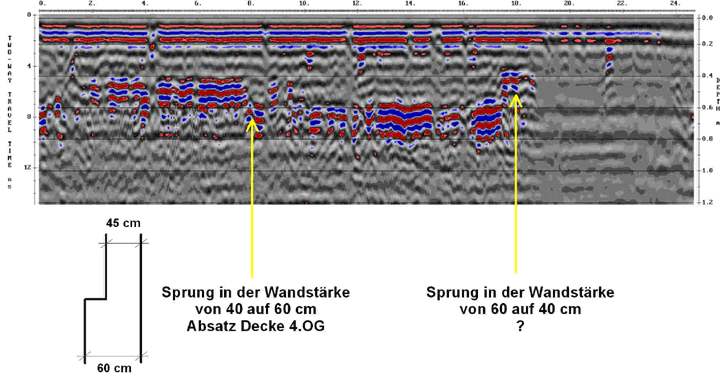

  Interpretation des Radargrammes Nord 28




  Bewehrungen, Überdeckungen

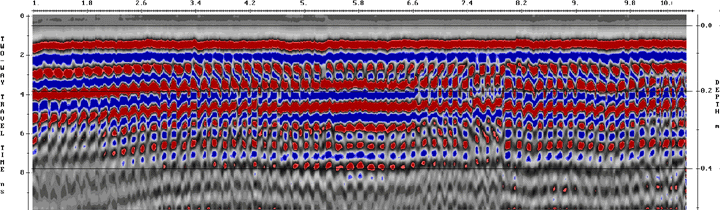

  Aufgabenstellung: Erkundung von Bewehrungslagen nach Lage und Tiefe, Betonüberdeckungen

  Klinikum Rechts der Isar, München

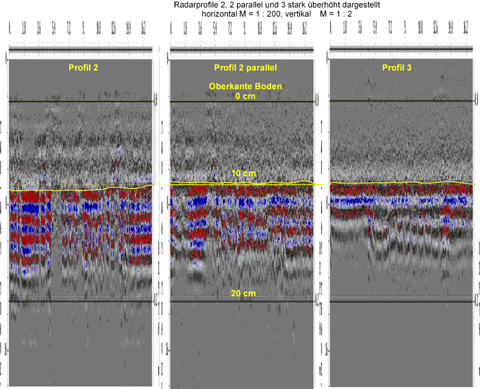

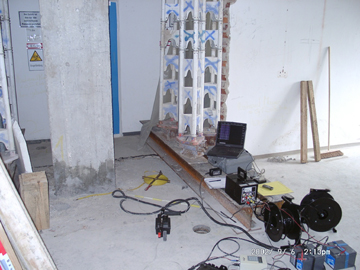

  Betonüberdeckung über Stahlplatte, Tiefgarage, München

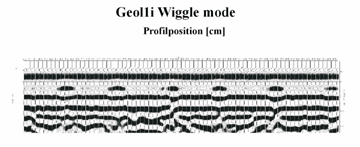

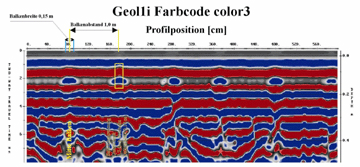

  Balkenlagen, Verstiftelungen
  Aufgabenstellung: Erkundung von Holzbalkenlagen, Gebäudedecken in Holzbalkenkonstruktion



  Aufgabenstellung: Erkundung von Ankern

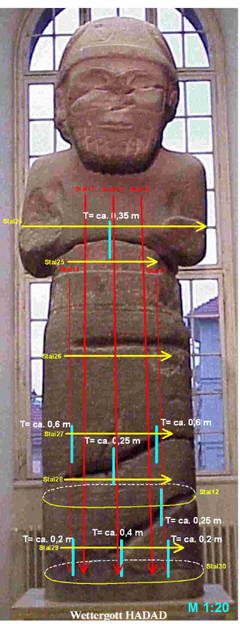

Georadarmessungen zur Erkundung von Dübeln und Ankern in der Monumentalstatue Hadad, Pergamonmuseum Berlin



In der vergrößerten Ansicht sind mit den Positionen der Radarmessungen die Radargrammauswertungen verknüpft und die Ankerlagen gekennzeichnet.

zur Vergrösserung bitte die Grafik anklicken
