Messwerterfassung unter Windows 9x / NT:
  Die Apparatur wird über die Messwerterfassungssoftware (GeoTom unter WIN9x/NT) betrieben

  • Externer Rechner wird nur über die serielle Schnittstelle mit der Apparatur verbunden
  • Programm GeoTom ermöglicht eine konfigurierbare, kontrollierbare Komplett- oder Einzelmessung sowie einen Ankopplungstest der Elektroden
  • Alle notwendigen Messparameter wie
  • Stapelrate, Mittelungsmodus, geforderte Standardabweichung, Anzahl und Geometrie der Elektroden bzw. Kabelbäume


    Art der Messung: Wenner, Dipol-Dipol, Pol-Dipol, Pol-Pol, Schlumberger, Wenner-Zylinder, Dipol-Dipol-Zylinder, Wenner-Kreis, Dipol-Dipol-Kreis, Ablaufplan, Einzelmessung etc.
    werden menügesteuert eingestellt.

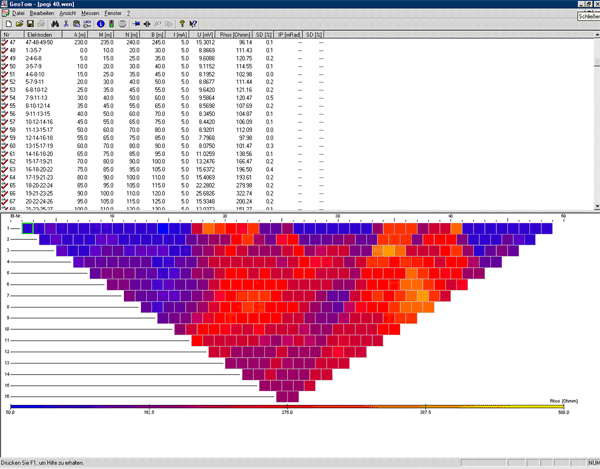

  • In unterschiedlichen Bildschirmbereichen werden die wichtigsten Messparameter sowie die Ergebnisse dargestellt.
  • Die entsprechenden Daten (gewählte Elektroden, Abstand und Position der Elektroden, Strom, Spannung, scheinbarer spezifischer elektrischer Widerstand und Standardabweichung, optional IP) zu den Messungen werden numerisch angezeigt
  • Die Messergebnisse (Rhos bzw. optional IP) der jeweils ausgewählten Gesamtmessung werden zusätzlich farbcodiert als Pseudosektion dargestellt.
  • Die Farbcodierung kann beliebig an die Dynamik der Messwerte im linearen oder logarithmischen Bereich angepasst werden
  • Messwerte können beliebig gelöscht, geändert oder automatisch nachgemessen werden
  • Die erfassten Messdaten können in der Standardausführung des Programmes als Listfile oder im Datenformat für die Eingabe in das 2-dimensionale Inversionsprogramm von M.H.Loke (RES2/3DINV) ausgegeben und abgespeichert werden.
  • Auf Anfrage lassen sich andere Datenformate nach Vorgabe unterstützen. Während der laufenden Messwerterfassung können beliebige, bereits abgeschlossene Messungen aufgerufen und zusätzlich am Bildschirm dargestellt und bearbeitet werden.
  • Vorteile: übersichtliche Darstellung, interaktive Messwerterfassung, online-Beurteilung der Datengüte, Kontext sensitive Hilfefunktion
